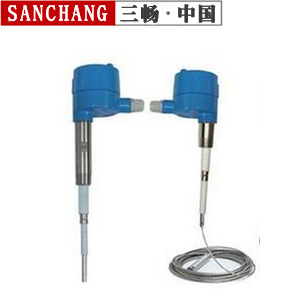

SC-300射頻導納液位計是使用射頻導納物位控制技術設計制作的一種新型物位測量?jī)x表。射頻導納測量技術，簡單的說就是使用高頻電流測量系統導納的方法。點位射頻導納技術與電容技術不同，它采用了三端技術，使得測量參量多樣化。射頻導納技術由于引入了除電容以外的測量參量，尤其是電阻參量，使得儀表測量信號信噪比提高，從而大幅度提高了儀表的分辨力、準確性和可靠性；測量參量的多樣性也有力地拓展了儀表的可靠應用領域。使得液位計防掛料（傳感器粘附之物料稱為掛料）性能更好、工作更可靠、測量更準確、適用性更廣的物位控制技術。mOd壓力變送器_差壓變送器_液位變送器_溫度變送器
SC-300系列射頻導納液位計用于連續物位測量，產品應用于工況現場，適用于大多數應用場合，如化工、油田、污水處理、電廠等。儀表由一個電路單元、一套防爆外殼和桿式或纜式傳感元件組成，傳感器有多種型號可選。儀表可選整體或分體安裝。
射頻導納液位計通用特點：
通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，并可應用于腐蝕、沖擊等惡劣場合。
防 掛 料：好特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，wuxu定期清潔，避免誤測量。
免 維 護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。
抗 干 擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。
準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。
射頻導納液位計技術參數：
供 電：18V-30VDC
輸 出：4-20mA（兩線制）
輸出方式：物位方式或距離方式
精 度：±1%
環境溫度：-40℃～70℃
介質溫度：-100℃～260℃
響應時間：0.5s（標準）0.5～30s（可調）
現場顯示：可帶現場顯示功能
電氣接口：M20*1.5
外殼防護：IP65
過程連接：NPT螺紋安裝（標準）
防 爆：Exidllct6
量 程：#大15000PF，#大距離100m（不同傳感器#大量程不同）
火花防護（對傳感器）：內置火花防護電路
電 纜：分體式電子單元與傳感器之間的專用連接電纜標準5m，#長50m
射頻導納液位計安裝要求
為現場安裝式設計，但仍要盡可能安裝在院秒振動腐蝕性空氣及可造成機械損壞的場合。為便于調試，儀表應安裝在有操作平臺或類似平臺的地方。環境溫度應在-40~75℃（140~75℉）之間。儀表安裝區域要求壁雷裝置，以防雷擊。
儀表安裝時，必須保證傳感器的中心探桿和屏蔽層與容器壁（或安裝管）互不接觸，絕緣良好，安裝螺紋與容器連接牢固，電器接觸良好，并且傳感器的地端要進入容器內部。對于大量程的或有攪拌的場合，傳感器需要支撐或地錨固定，但固定端要與傳感器絕緣。
按隔爆要求安裝的儀表，每一與防爆外殼相連的接線必須配有已經認證過的密封填料函或防爆鋼管密封接頭。按本要求安裝的儀表，每一回路上必須配有已經認證過的安全柵。認證過的密封填料函或防爆鋼管密封接頭和安全柵產品請咨詢本公司或本公司代理商。
24VDC電源波紋不得大于200mV。電源地線要接在標準或標準的儀表地，不可能接在動力地上�，F(xiàn)場電源電纜tuijian采用屏蔽電纜，不可長距離無屏蔽與交流電源電纜并行。電纜經過區域要求有壁雷裝置，以防雷擊。
按隔爆要求安裝的儀表，在防爆現場開儀表防爆殼體之前，一定要確信儀表已斷電并且已斷電10分鐘以上！
