PT100熱電阻一體化溫度變送器（0-100℃）帶變送4-20MA輸出

來源：作者：

0-100℃（PT100帶變送4-20MA輸出一體化溫度變送器）shou選三暢儀表！WZP-230固定螺紋式鉑熱電偶，鎧裝熱電阻，PT100鎧裝鉑電阻，生產周期短，質量可靠，歡迎來電咨詢。

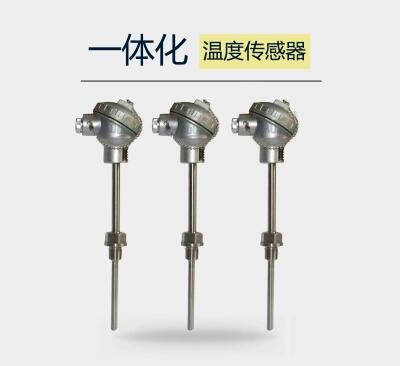

PT100熱電阻一體化溫度變送器（0-100℃）帶變送4-20MA輸出

一體化溫度變送器 0-150 4-20mA

PT100帶變送4-20MA輸出溫度變送器

SBWZP-230一體化溫度變送器

4-20mA DC:12-24V 溫度：0-500度之間任選

類型:一體化溫度變送器型號:SBWZP-230,SBWZP-330,SBWZP-430,SBWZP-240,SBWZP-440, 分度號:PT100,CU 測量范圍:≤600（℃）允差等級:A,B 熱響應時間:≤15（s）

一、PT100熱電阻一體化溫度變送器（0-100℃）帶變送4-20MA輸出概述

隔爆型溫變送器帶顯示熱電阻、熱電偶是一種新型結構的測溫儀表，現場LCD或LED數字顯示，溫度變送器二線4～20mA.DC信號輸出，感溫元件可采用鎧裝壓簧式抗震結構，感溫元件與上保護管采用圓筒隔爆結構，具有可抽芯的特點。適用于石油、化工、輕工、電力等行業，空氣、蒸汽、薄霧等介質中含有碳氫化合物等爆炸性混合物及腐蝕性的場所，測量范圍-200～1000℃，現場顯示特別適用于無法用雙金屬溫度計等測量的高溫介質中。

二、PT100熱電阻一體化溫度變送器（0-100℃）帶變送4-20MA輸出主要技術參數

1、輸出信號：4～20mA.DC或1～5V.DC，負載電阻250Ω。

0-10 mA.DC或0～5V.DC，負載電阻500Ω。

（輸出三線制）

0～10V.DC，負載電阻1000Ω。（輸出三線制）

2、精que度：

類型	熱電阻	熱電偶	溫度變送器		顯示器
			熱電阻	熱電偶	智能	模擬
精度等級	A、B	Ⅰ、Ⅱ、	0.1、0.2、0.5	0.2、0.5、	0.2	0.5

3.電源電壓：24V.DC±10%

4.防爆標志：dⅡBT4、 dⅡCT4

5.防護等級：IP65

6.絕緣電阻：儀表輸出端子與外殼之間的絕緣電阻應≥50MΩ

7.溫度變送器測量范圍見附表

8.基本誤差：儀表基本誤差應不超過由熱電阻(偶)允差和溫度變送器基本誤差限兩部分的合成誤差。

△tP=△tR+△tC=±［Ct+A%(tu-tc)］

△tR-熱電阻(偶)t溫度時的允差，其值為Ct,℃

△tC-以被測變量表示的溫度變送器基本誤差限，℃

A-溫度變送器精que度等級指數

tu-儀表測量范圍的上限值，℃

tu-儀表測量范圍的下限值，℃

三、PT100熱電阻一體化溫度變送器（0-100℃）帶變送4-20MA輸出適用環境條件

1.周圍環境氣壓86～106KPa，環境溫度-40～80℃，相對濕度5～95%。

2.產品適用于環境可燃性氣體或易燃氣體的爆炸等級不高于Ⅱ類B組或C組，自燃溫度不低于T4(135℃)級別，Ⅰ區或Ⅱ區的危險氣體場所。

四、PT100熱電阻一體化溫度變送器（0-100℃）安裝使用須知

1.本系列產品應水平或垂直安裝，以避免因傾斜而產生的示值誤差。

2.指示表頭外殼表面#高溫度不得超過環境#高溫度，如遇高溫時，制造時可加長上保護管；接線盒不應接觸被測介質的容器壁，且應避免強烈震動。

3.帶溫變器的熱電阻、熱電偶，安裝地應無射頻干擾。

4.對水平安裝形式的產品，安裝時shou先應松開活接頭，待儀表安裝就位后，再擰緊活接頭。

5.聯線要正確、牢靠，環境溫度要平衡。

6.外接地端子必須可靠接地，接地電阻≤10Ω，拆卸時，應先斷開電源。

五、PT100熱電阻一體化溫度變送器（0-100℃）訂貨須知

1、寫明產品型號、規格、指示表頭測量范圍等級、溫度變送器使用范圍等級；

2、鎧裝絲材質、熱安裝套管材質；

3、數量及交貨期。

SBW系列溫度變送器型號選型表

型號										說明
S	B	W	□	－	□	□	□	□	□	安裝類型
									無	常規型
									T	專用型
									G	移動式支架安裝、IP54防護
									D	導軌型
								□		器件類別
								0		常規型
								1		智能型
								2		LED數碼管顯示
								3		LCD液晶背光顯示
								4		智能型帶HART協議
							□			電路類別
							5			隔離型
							6			非隔離型
						□				傳感器類型
						0				智能通用型
						1				熱電偶E、銅電阻CU50
						2	0			熱電偶K、銅電阻CU100
						3				S鉑銠10-鉑
						4				B鉑銠10-鉑6、鉑電阻PT100
						5				T銅-銅鎳
						6				J鐵-康銅
						8				N鎳鉻硅-鎳硅
					□					輸出性質
					2					輸出與對應溫度呈線性
					4					輸出與對應輸入信號呈線性
			R							熱電偶
			Z							熱電阻
			無							通用型
		W								溫度
	B									變送器變送單元
S										DDZ-S系列
