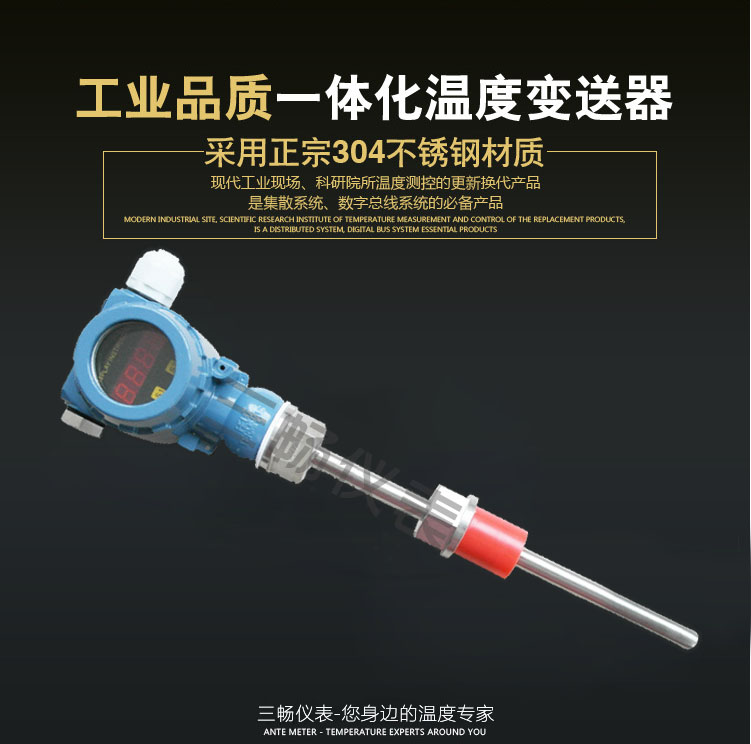

SBWZ-2460熱電阻溫度變送器、SBWZ-2160熱電阻溫度變送器熱電偶、熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送器單元。它采用二線制傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與輸入信號或與溫度信號成線性的4～20mA的輸出信號。
SBWZ-4460熱電阻溫度變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
l 采用硅橡膠密封結構、因此耐震，耐濕、適合在惡劣現場環境中安裝使用。
l 現場安裝于熱電偶、熱電阻的接線盒內，直接輸出4～20mA，這樣既省去昂貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。
l 變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。
l 精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。
l 應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。
l 智能型溫度變送器可使用ZBT通訊設備、一臺386或更高級的PC機，設置變送器的型號、分度號及被測溫度的量程范圍。
l 數顯型溫度變送器可按用戶實際需要調整變送器顯示屏的顯示方向。
□SBWZ-2260_SBWZ-4460_SBWZ-2860熱電阻溫度變送器主要技術參數
輸 入：熱電偶 K型、E型、B型、S型、T型、J型、N型
熱電阻 Pt100 Cu100 Cu50(三線制或四線制)
輸 出：在量程范圍內輸出4～20mA直流信號。與熱電偶輸入的毫伏信號成線性;與熱電阻的輸入電阻信號成線性�；蚺c溫度信號成線性。
隔離溫度變送器，輸入與輸出相隔離，隔離電壓為0.5KV增加抗共模干擾能力，更適合計算機聯網使用。
基本誤差：*±0.5%FS
傳送方式：二線制
顯示方式：（數顯型）LCD四位顯示，熱電偶開路時顯示E……標志且輸出大于20mA。
工作電源：變送器工作電源電壓#低12V，#高35V，額定工作電壓24V。
負 載：極限負載電阻按下式計算：RL(max)=50(Vmin-12)
（即24V時，負載電阻可在0～600Ω范圍選擇用）額定負載250Ω。
正常工作環境：
a)環境溫度－25℃～80℃（常溫型）－20℃～70℃（數顯型）
b)相對濕度5%～95%
c)機械振動f≤50Hz，振幅<0.15mm
d) 周?chē)諝庵胁缓袑?duì)鉻、鎳鍍層、有色金屬及其它合金起腐蝕作用的介質。
環境溫度影響：≤0.05/1℃
注：“。”用戶有特殊需要，可提供允許誤差為±0.2％的協議產品。
□SBWZ-2460熱電阻溫度變送器型號表示
|
S |
B |
W |
規格 |
內容 |
||||||
|
電 動 單 元 組 合 儀 表
|
變 送 單 元 |
溫 度 |
R |
熱電偶 |
||||||
|
Z |
熱電阻 |
|||||||||
|
無 |
通用型 |
|||||||||
|
－ |
||||||||||
|
2 |
輸出與對應溫度呈線性 |
|||||||||
|
4 |
輸出與對應輸入信號呈線性 |
|||||||||
|
輸出性質 |
0 |
通用型 |
||||||||
|
熱電偶 |
||||||||||
|
1 |
E鎳鉻－銅鎳 |
|||||||||
|
2 |
K鎳鉻－鎳硅 |
|||||||||
|
3 |
S鉑銠10－鉑 |
|||||||||
|
4 |
B鉑銠10－鉑銠6 |
|||||||||
|
5 |
T銅－銅鎳 |
|||||||||
|
6 |
J鐵－鎳銅 |
|||||||||
|
8 |
N鎳鉻硅－鎳硅 |
|||||||||
|
熱電阻 |
||||||||||
|
1 |
Cu50 |
|||||||||
|
2 |
Cu100 |
|||||||||
|
4 |
Pt100 |
|||||||||
|
傳 感 器 |
5 |
隔離型 |
||||||||
|
6 |
非隔離型 |
|||||||||
|
電 路 類 別 |
0 |
常規型 |
||||||||
|
1 |
智能型 |
|||||||||
|
2 |
數顯型 |
|||||||||
|
3 |
指針型 |
|||||||||
|
4 |
智能數顯型 |
|||||||||
|
5 |
智能指針型 |
|||||||||
|
6 |
帶通訊協議 |
|||||||||
|
器 件 類 別 |
無 |
常規型 |
||||||||
|
T |
專用型 |
|||||||||
|
G |
掛壁型 |
|||||||||
|
D |
導軌型 |
|||||||||
|
安 裝 類 型 |
||||||||||
|
S |
B |
W |
□ |
- |
□ |
□ |
□ |
□ |
□ |
|
□SBWZ-2460熱電阻溫度變送器型號規格
（常規型）溫度變送器規格表
|
型號 |
分度號 |
#大量程范圍℃ |
允許下限變化范圍℃ |
允許上限變化范圍℃ |
規定#小程 （上限下限之差） |
|
SBWR-2160 |
E |
0～400 0～600 |
|||
|
SBWR-2260 |
K |
0～400 0～600 0～800 0～1000 |
|||
|
SBWR-2360 |
S |
600～1600 |
|||
|
SBWR-2860 |
N |
0～400 0～600 0～800 0～1100 0～1200 |
|||
|
SBWR-4160 |
E |
0～600 |
0～300 |
150～600 |
150 |
|
SBWR-4260 |
K |
0～1100 |
0～300 |
400～1100 |
300 |
|
SBWR-4360 |
S |
600～1600 |
0～800 |
1400～1600 |
600 |
|
SBWR-4460 |
B |
600～1600 |
0～800 |
1400～1600 |
600 |
|
SBWR-4560 |
T |
0～400 |
0～100 |
100～400 |
200 |
|
SBWR-4860 |
N |
0～1200 |
0～300 |
400～1200 |
300 |
|
SBWZ-2160 |
Cu50 |
-50～150 |
-50～50 |
0～150 |
50 |
|
SBWZ-2260 |
Cu100 |
-50～150 |
-50～50 |
0～150 |
50 |
|
SBWZ-2460 |
Pt100 |
0～500 |
0～300 |
100～500 |
100 |
|
-100～200 |
-100～0 |
0～200 |
100 |
||
|
SBWZ-4460 |
Pt100 |
-200～500 |
-200～300 |
50～500 |
50 |
T（專用型）溫度變送器規格表
|
型號 |
分度號 |
測量范圍℃ |
|
|
SBWR -2160T -4160T |
E |
0～400 0～500 0～600
|
100～300 200～400 200～600
|
|
SBWR -2260T -4260T |
K |
0～400 0～600 0～800
|
200～500 400～800
|
|
SBWR -2460T -4460T |
Pt100 |
-50～0 -50～50 -50～100 -100～100 -50～200 |
0～50 0～100 0～300 0～400 300～500 |
（隔離型）溫度變送器規格表
|
型號 |
分度號 |
測量范圍℃ |
|
SBWR -4150 |
E |
0～300 0～400 0～500 0～600 100～500 200～500 200～600 |
|
SBWR -4250 |
K |
0～400 0～500 0～800 0～1000 0～1100 0～1200 200～500 300～600 200～800 |
|
SBWR -4250 -4450 |
Pt100 |
-50～50 -50～150 -50～200 -100～500 -100～200 -200～500 0～50 0～100 0～150 0～200 0～250 0～300 0～350 0～400 0～500 50～100 50～150 100～200 200～400 |
(智能型)溫度變送器規格表
|
型號 |
分度號 |
#大量程范圍（℃） |
允許下限變化范圍（℃） |
允許上限變化范圍（℃） |
#小量 程范圍（℃） |
|
SBWR－□16□ |
E |
0～800 |
0～700 |
100～800 |
100 |
|
SBWR－□26□ |
K |
0～1300 |
0～900 |
400～1300 |
400 |
|
SBWR－□36□ |
S |
0～1600 |
0～1200 |
400～1600 |
400 |
|
SBWR－□46□ |
B |
100～1800 |
100～1400 |
500～1800 |
400 |
|
SBWR－□56□ |
T |
0～400 |
0～300 |
100～400 |
100 |
|
SBWR－□66□ |
J |
0～600 |
0～500 |
100～600 |
100 |
|
SBWR－□86□ |
N |
0～1300 |
0～900 |
400～1300 |
400 |
|
SBWZ－□16□ |
Cu50 |
-50～150 |
-50～100 |
0～150 |
50 |
|
SBWZ－□16□ |
Pt100 |
-220～700 |
-220～650 |
-150～700 |
50 |
注：其它規格可根據客戶要求特殊訂貨。
□ SBWZ-2460熱電阻溫度變送器量程調整及通訊
該智能溫度變送器根據實際需要可實現一機多型號化，即一臺智能溫度變送器可以分別輸入不同型號，不同分度號的熱電偶或熱電阻，具體實現方法可以參照《ZBT通訊器使用說明書》。
