擴散硅壓力變送器的定義
硅單晶材料在受到外力作用產生極微小應變時(一般步于400微應變)，其內部原子結構的電子能級狀態會發生變化，從而導致其電阻率劇烈變化(G因子突變)。用此材料制成的電阻也就出現極大變化，這種物理效應稱為壓阻效應。利用壓阻效應原理，采用集成工藝技術經過摻雜、擴散，沿單晶硅片上的特點晶向，制成應變電阻，構成惠斯凳電橋，利用硅材料的彈性力學特性，在同一切硅材料上進行各向異性微加工，就制成了一個集力敏與力電轉換檢測于一體的擴散硅傳感器。給傳感器匹配一放大電路及相關部件，使之輸出一個標準信號，就組成了一臺完整的擴散硅壓力變送器。
概述

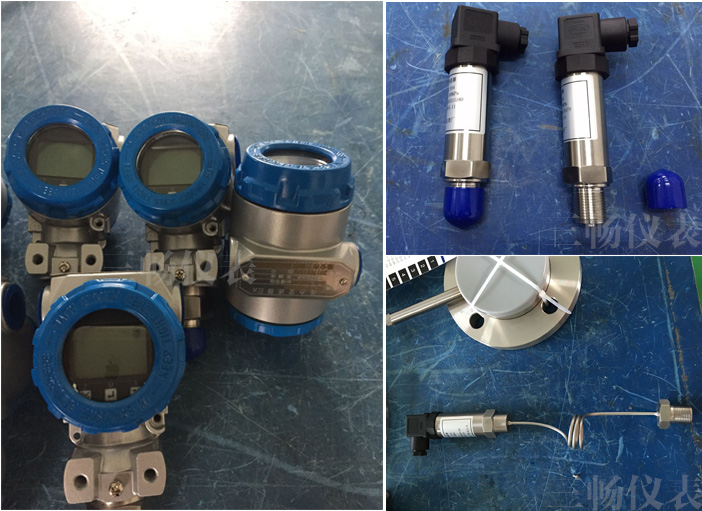

SC308系列擴散硅壓力變送器采用具有國際先金技術進口傳感器，再配以高精密電子元件，經嚴格要求的工藝過程裝配而成。它與使用的常規壓力變送器相比。有兩個顯著不同的技術差別：一是測量元件采用新興的高精密陶瓷材料；二是測量元件內無中介液體，是完全固體的。
SC308系列擴散硅壓力變送器壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號�？商娲鷤鹘y(tǒng)的遠傳變送器，霍爾元件、差動變送器，而且具備DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。能與各種型號的動圈式指示儀、數字變送器、電子電位差計配套使用，也能與各種自動調節系統或計算機系統配套使用。
擴散硅壓力變送器的工作原理
被測介質的壓力直接作用于傳感器的膜片上（不銹鋼或陶瓷），使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。
擴散硅壓力變送器的技術指標
精度等級：0.25級基本誤差±0.25%
非線性誤差：0.3級≤±0.3%FS
滯后誤差： ≤±0.3%FS
輸出特性：
①0-10mA輸出，負載電阻0-1.5KΩ
②4-20mA輸出，負載電阻0-600Ω
③恒流輸出內阻大于10MΩ
④二線制4-20mA輸出：標準供電DC24V
防爆標志：（RPT-Ⅲ）：Exia Ⅱ CT4-6
擴散硅壓力變送器的選型表
|
SC308-1 |
擴散硅壓力變送器（普通） |
|||||
|
SC308-2 |
擴散硅壓力變送器（防爆） |
|||||
|
|
代碼 |
量程范圍 |
||||
|
A |
0-5KPa-20KPa |
|||||
|
B |
0-20KPa-70KPa |
|||||
|
C |
0-70KPa-350KPa |
|||||
|
D |
0-200KPa-700KPa |
|||||
|
E |
0-0.7MPa-3.5MPa |
|||||
|
F |
0-2.0MPa-7MPa |
|||||
|
G |
0-7MPa-35MPa |
|||||
|
H |
0-20MPa-100MPa |
|||||
|
|
代碼 |
精度等級 |
||||
|
Ⅰ |
0.1% |
|||||
|
Ⅱ |
0.25% |
|||||
|
Ⅲ |
0.5% |
|||||
|
|
代碼 |
輸出代號 |
||||
|
E |
4-20mADC二線 |
|||||
|
K |
0-10mA |
|||||
|
M |
用戶約定 |
|||||
|
|
代碼 |
壓力連接 |
||||
|
R |
標準型（M20×1.5） |
|||||
|
P |
齊平膜 |
|||||
|
O |
按用戶尺寸加工 |
|||||
|
|
代碼 |
選項 |
||||
|
i |
本安型iaⅡCT6 |
|||||
|
d |
隔爆型dⅡBT4 |
|||||
|
T |
船用型 |
|||||
|
M1 |
線性指示表 |
|||||
|
M2 |
LCD數字顯示表 |
|||||
|
M3 |
LED顯示表 |
|||||
|
Z |
阻尼調整 |
|||||
|
Q |
遷移 |
|||||
|
A |
絕壓測量 |
|||||
|
F |
負壓測量 |
|||||
|
C |
選用陶瓷傳感器（帶＊量程無） |
|||||
|
S |
散熱器及過程連接件 |
|||||
|
Y |
用戶約定 |
|||||
