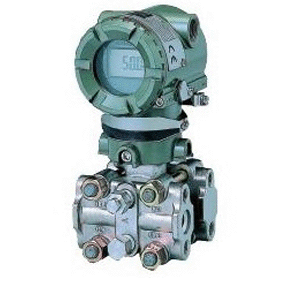

壓力變送器主要由壓力傳感器、測量電路和過程連接件三部分組成。它能將壓力傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號，以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。在國內，目前在小型自動化控制方面運用的壓力變送器一般基于壓阻式原理，也就是壓敏電阻受壓后產生電阻變化，通過放大器放大并采用標準壓力標定，即可進行壓力檢測。
壓力變送器工作時注意事項：
1、變送器上切勿使用高于36V的電壓，容易導致?lián)p壞。
2、變送器切勿用硬物碰觸膜片，會損壞隔膜片。
3、被測介質不能結冰，否則傳感器元件隔離膜片容易損傷，導致變送器破壞。
4、在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，否則必須使用散熱裝置。
5、在測量蒸汽或其他高溫介質時，為使變送器和管道連在一起，應使用散熱管，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，致使損壞傳感器。
6、在壓力傳輸過程中，應注意幾點：變送器與散熱管連接處不可漏氣；在打開閥門時要小心，以免被測介質直接沖擊、損壞傳感器膜片；必須保持管路暢通，避免管道中的沉積物彈出并損壞傳感器膜片。
壓力變送器的正確使用方法
壓力傳感器使用過程應注意考慮下列情況：
1、防止變送器與腐蝕性或過熱的介質接觸；
2、防止渣滓在導管內沉積；
3、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣；
4、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中；
5、導壓管應安裝在溫度波動小的地方；
6、測量蒸汽或其它高溫介質時，需接加緩沖管（盤管）等冷凝器，不應使變送器的工作溫度超過極限；
7、冬季發生冰凍時，安裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞；
8、測量液體壓力時，變送器的安裝位置應避免液體的沖擊（水錘現象），以免傳感器過壓損壞；
9、接線時，將電纜穿過防水接頭（附件）或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。
