我廠燒堿蒸發工序采用三效順流蒸發工藝。在生產過程中, 蒸發器液位的可靠測量和準確指示顯得至關重要。我廠三臺蒸發器液位的檢測原采用電極式液位變換器, 只有液位的高低限報瞥, 還需中間繼電器轉換。由干蒸發器的液位有時波動大, 堿液呈沸騰狀, 常導致不銹鋼電極左右擺動, 互相碰撞或與容器壁相接觸, 從而造成經常出現的錯誤報警現象。工藝操作人員反映這種液位的高低限報警極不可靠。再者蒸發器上的視鏡在使用中常出現被鹽結晶堵塞現象, 造成無法觀察液位。另外, 玻璃視鏡在高溫的堿液中易被腐蝕。使用壽命短, 也不安全。針對這些情況, 根據工藝人員提出的既有液位指示,又有報警, 并且可靠性要高的要求, 我們重新選型設計和整改, 現場測量?jī)x表采用1151DP型雙法蘭遠傳差壓變送器,（1151和3051、3851是一樣）控制室儀表采用帶指示的報警給定器, 報警給定器的報瞥輸出接點引到閃光報警器, 從而很好地解決了以前用變換器測液位存在的問題, 從2009年投運到現在一直使用正常。qOl壓力變送器_差壓變送器_液位變送器_溫度變送器
在
變送器選型時還需注意蒸發器內壁,尤其是一些死角易產生鹽結晶, 故需選用帶沖水孑L的法蘭測量裝置。又因燒堿在高溫高濃度下腐蝕性很強, 故遠傳裝置膜片需選用耐堿蝕性較好的SUS316合金、哈氏C合金以及更好的蒙耐爾合金。為了提高變送器的靈敏度,應根據現場安裝情況選擇盡可能比較短的毛細管。變送器的本體在安裝時還需院秒蒸發器, 以避開高溫。又由于三臺蒸發器內被測量介質( 堿液) 的濃度、壓力和溫度不同, 根據計算得出的三臺變送器的測量范圍亦不同。下面以1效液位變送器為例說明量程的計算和方案的選用。
儀表用途名稱: 1 效液位測量用變送器
被測介質: 含16 % NaOH 電解液
被測介質密度: ρ1=1.239×1000kg/m3
毛細管灌充液( 硅油) 密度:ρo=0.95×1000kg/m3
法蘭間距：h=1.4m

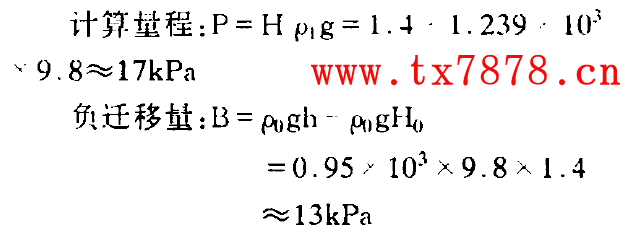

液位范圍：h=1.4m，這里取Ho=0 , 液位范圍與兩個取源口的中心距相等。
根據上面的計算結果, 參照l 巧1 系列變送器選型手冊, 決定選用如下規格型號的變送器及二次儀表:
〔1) 雙法蘭遠傳差壓變送器：115lDP4E22S2M1B3D【選型可以參考本公司提供的羅斯蒙特選型樣本】
法蘭遠傳裝置: 1199RFW21AllA71
毛細管: 1199CAP13A10All (L側)
1199CAP13A05A11 ( H 側)
遠傳裝置灌充液: 硅油,C10485一0007

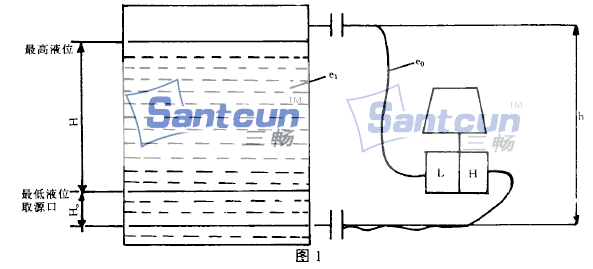

( 2 ) 二次指示儀表采用報警給定器：XM6數顯儀。選用方案如圖1 所示。
從使用情況看, 只要選型和計算正確,1151雙法蘭差壓變送器用于燒堿蒸發工序蒸發器的液位測量較其它方法有很高的可靠性和準確性, 保障了生產的安全正常進行, 杜絕了以往因假液位報警及視鏡破裂而影響生產的情況, 受到了工藝操作人員的認可。
