1 在不同液位測量中的替代和安裝
雙法蘭毛細管差壓變送器一般用于密閉容器的液位測量上。而在正常情況下，液位不會到達容器頂部，這樣就為單法蘭差壓變送器代替雙法蘭差壓變送器提供了可性。
在不同的介質和環境下，其替代和安裝方式是不同的，有代表性的有以下兩種。
單法蘭液位計適用于以下的場合：
1、高溫下粘稠介質；
2、易結晶的介質；
3、帶有固體顆�；驊腋∥锏某恋硇越橘|(zhì)；
4、強腐蝕或劇毒性介質；
5、可消除導壓管泄漏污染周?chē)h(huán)境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作；
6、連續測量界面和密度；
7、遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況；
8、衛生清潔要求很高的場合；
9、如食品、飲料和醫藥工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同批量介質的交叉污染。
1． 1 對于中溫以下無腐蝕或含有雜質顆粒的介質
在這種介質下，用單凸法蘭差壓變送器來替代雙法蘭毛細管差壓變送器。

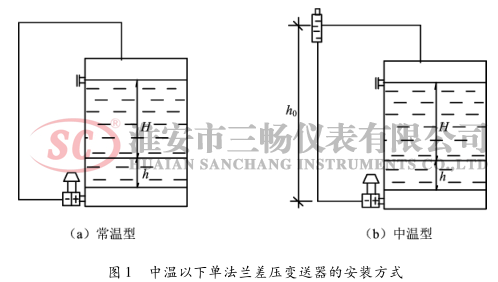

在常溫下，如圖 1(a)，變送器的正壓室凸法蘭與容器的低端法蘭相連，將容器的高端法蘭用盲板堵死。在容器頂部做一取壓口，用導壓管與變送器的負壓室相連。
變送器的量柱為:L = Hρ;零點遷移量為:L 0 =hρ;在非常低液位時，作用于變送器的靜壓為:△p =hρ;在非常高液位時，作用于變送器的靜壓為:△p = Hρ+ hρ
其中:H，非常高液位和非常低液位的高度差;h，非常低液位到變送器低端法蘭中心線的高度;ρ，容器內介質的密度。
在中溫度下 ，如圖 1(b)，將在容器頂部的取壓管與變送器之間加一隔離罐，加裝隔離液，這樣就避免了對變送器的損壞。變送器的量程不變，零點遷移量為:
L 0 = hρ － h 0 ρ 0其中:h 0 ，隔離液高度;ρ 0 ，隔離液密度。
1． 2 對于腐蝕性強、黏度大的介質及高溫介質

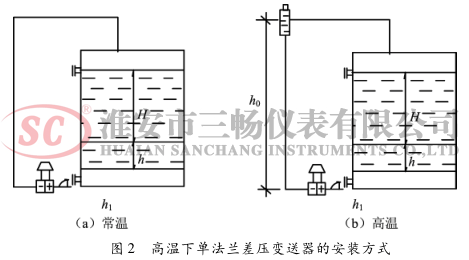

在這種情況下，用單法蘭毛細管差壓變送器來替代雙法蘭毛細管差壓變送器。在常溫下，如圖 2(a)所示，將法蘭毛細管與容器的低端法蘭連接，從容器頂部取一導壓管與變送器負壓室相連。
變送器的量程為:L = Hρ ;零點遷移量為:L 0 =hρ + h 1 ρ 1 ;在非常低液位時，作用于變送器的靜壓為△P = hρ + h 1 ρ 1 ;在非常高液位時，作用于變送器的靜壓為:
△p = Hρ + hρ + h 1 ρ 1
其中:h 1 ，變送器正壓室中心線相對容器低端法蘭中心線高度;ρ 1 ，變送器毛細管內介質密度。在高溫下 ，如圖 2(b)，在變送器與取壓管中間加裝隔離罐，以避免高溫對變送器的損壞。注意，這時所選用的隔離液為在此溫度下不沸騰的介質。
變送器的量程不變 ，零點遷移量為:L 0 = h 1 ρ 1 +hρ － h 0 ρ 0
