前面我們說了利用壓力測量液位的原理，以及測量?jī)x表有壓力變送器、單法蘭液位計、雙法蘭液位計等，這三類設備的使用場合以及計算液位的方法。今天我們聊聊在生產中常見的一類故障，那就是當罐內的物料放空了以后，液位計依舊有液位顯示，雖然液位不高，對生產影響不大，但是仍然說明液位計有問題，需要解決，不然很容易因小問題引起大事故，我們應該做到防患于未然。

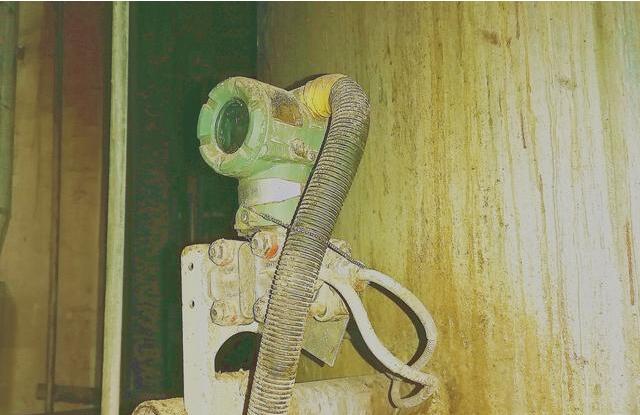

雙法蘭液位計
shou先，回顧單、雙法蘭液位計的測量液位的整個過程
就是物料受重力給單、雙法蘭液位計膜盒一定的壓力，使膜盒變形，從而壓力傳感器將其傳入變送器，變送器在將此變化量轉變成為4·20mA直流信號，傳送至控制柜。從而控制室就能看到液位數值。
但是，有時候我們會發現，當生產人員將罐內的物料已經放空以后，液位計仍然有一定的液位顯示，一般這個液位顯示比較小，更罐的總液位對比，可以忽略不計，也許沒人在意，繼續投入使用，可是使用時間越長，會發現，這個液位值好好像也在增加，這時將可能會影響到正常生產，所以我們要在顯示不準時及時查明原因并解決。

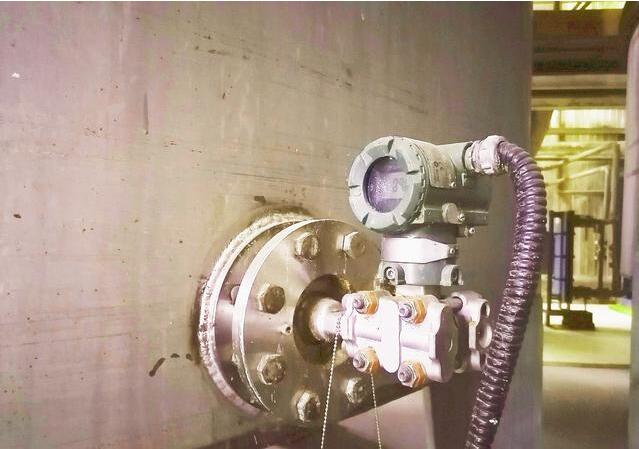

現場單法蘭液位計
其次，查明原因是解決問題的前提條件。
為什么會出現空罐的情況下有液位顯示呢？我們還是從單雙法蘭液位計測量液位的原理入手，
即壓力和液位的關系：p=ρgh 公式可以變換為： h=p/ρg
從公式中可以看出ρ-物料密度，物料密度不會變化，g-重力加速度，重力加速度也是不會變化，即g都是基本常量，ρ是確定量，不會變化，那只有p-壓力變化引起h-液位的變化。
既然只有壓力引起的液位，那就是說膜盒還在受壓，雖然空罐了，但是膜盒有可能依舊有壓力。膜盒的壓力如何而來？就成了現在的的問題重點。

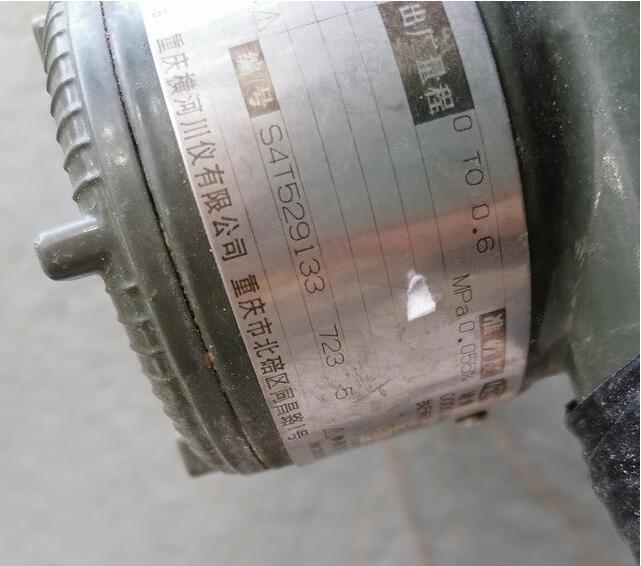

液位計變送器，量程0·0.6Mpa,即測量液位高度為：0·60米
一、可能是變送器使用時間長了以后，出現零點漂移現象；即變送器的零點不準，雖然在安裝后進行了零點調試以及校驗，可能長時間的使用會出現零點偏移。
二、可能膜盒變形，同樣是由于使用時間過久，變送器安裝位置不對，導致膜盒出現一定的變形，使硅油壓迫壓力傳感器，使得變送器有壓力值輸出，所以有液位顯示。
三、物料粘黏在膜盒處；這種請情況是發生#多的，特別是一些粘性物料，以及有腐蝕性的物料，時間久了很容易出現物料在膜盒是粘黏，導致傳感器有壓力輸出，也就是有液位顯示。

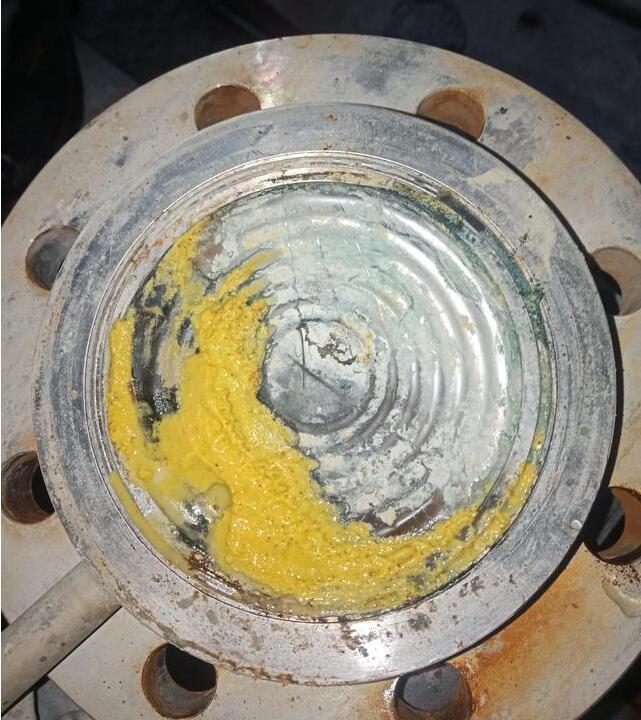

膜盒被物料粘黏
#后，解決問題才是硬道理。
既然找到了有液位顯示的原因，那么我們就說說如何才能解決有液位顯示的問題呢？
一、零點漂移如何解決。對于出現零點漂移的現象是比較簡單，也是#省力的。解決方法有兩種，一是使用變送器本身的機械調零旋鈕，進行調零即可；二是使用Hart智能手操器，將Hart智能手操器并聯接入變送器接線端，或者在變送器接線一端串入250歐姆的電阻后，將Hart智能手操器并聯接在電阻兩端，然后使用Hart智能手操器的菜單鍵，對變送器進行調零就可以了。是不是特別省事，甚至你都不用去現場，在控制室就能搞定。

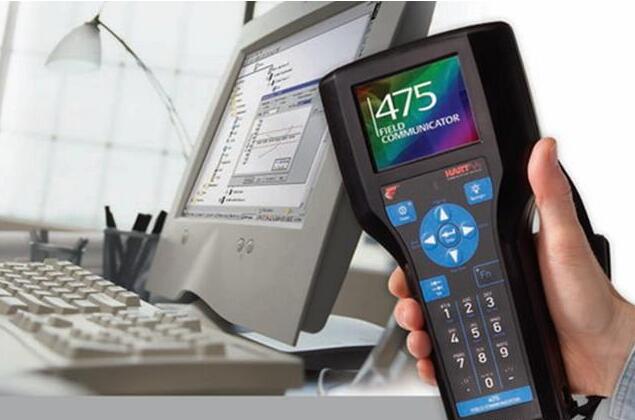

Hart智能手操器-475
二、膜盒變形或者破損。這類情況是比較麻煩的，基本上是不能再繼續使用，我們的自動化儀表人員也沒有專用工具修復，只能拆下來送出去，返廠維修或者讓專業的公司進行維修。

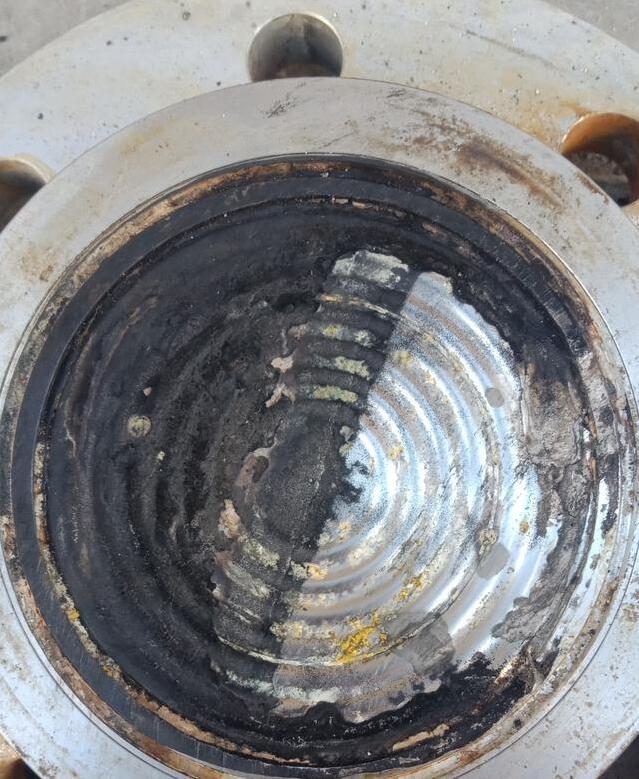

三、膜盒被物料粘黏。這類問題是#常見，也是很容易發生的問題，當出現液位零點不準時，我們shou先要想到的是膜盒被物料粘黏，而不是一上來就進行調零，一定要牢記心中；因?yàn)榇藭r(shí)的罐內已經空了，隨意我們?cè)谵k理好相關作業票，穿戴好防護用品之后，進行拆解液位計的下法蘭，拆下來之后，只需清洗膜盒即可，不過需要注意的是，清洗時一定要“溫柔”，膜盒不能與堅硬物質，尖銳物質接觸，清洗完安裝后，查看液位是否歸零，歸零就正常投入使用即可；若沒有歸零，仍有小偏差，這時需要進行調零設置。

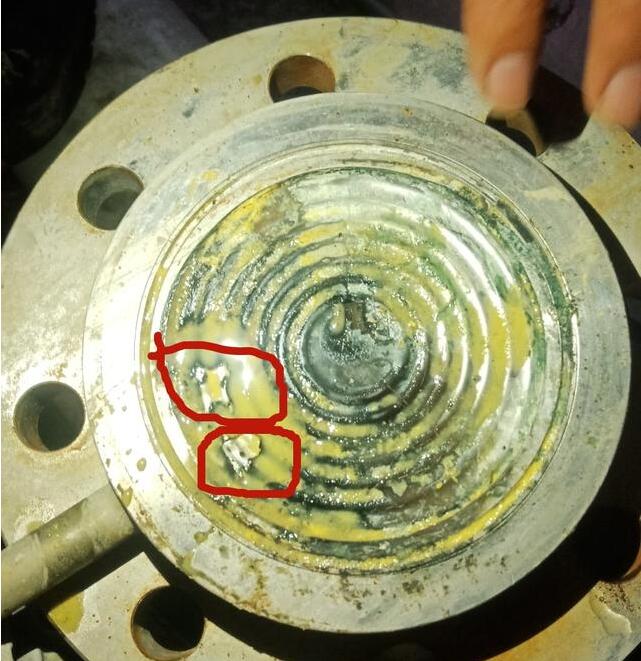

膜盒被物料腐蝕
因此，我們也看出來了，只要在空罐情況下液位不歸零，先是拆液位計，進行清洗膜盒，然后安裝好，仍不歸零，才能進行調零設置。一定要牢記：在空罐情況下，液位計不歸零，千萬不要直接進行調零，這樣即使調零了，在今后的使用過程中仍然會測量不準，所以，不要偷懶，認認真真的按照步驟，先拆液位計下法蘭，清洗膜盒，在安裝歸為，然后根據情況調零設置。
對此，當遇到空罐情況下，液位不歸零，你是如何處理的呢？
