我們要弄懂礦漿用什么流量計測量比較好，shou先得弄明白礦漿是什么介質。礦漿是指工業生產中為了提取目標元素而將礦石、礦土等固體形式的原料加入水以及其他輔助劑料形成液態混合物形式。礦漿流量計在這么多年的應用實踐中使用#多的還是電磁流量計。
產品概述

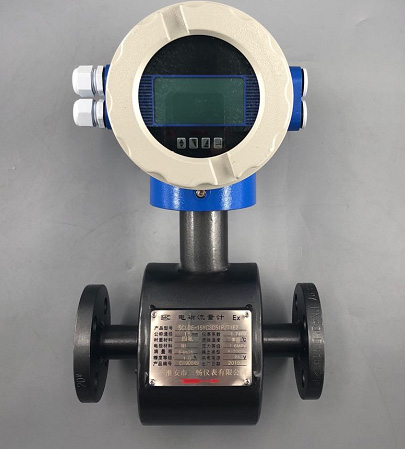

SCLDE礦漿電磁流量計的測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。礦漿流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。 SCLDE 智能礦漿流量計是我公司采用國內外#先金技術研制、開發的全能智能流量計，在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，我們還自行設計了一套國內目前#先金的，專用于礦漿流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上都能切實保證產品的高質量。
SCLDE礦漿流量計產品特點
測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
測量管內無阻礙流動部件，無壓損，直管段要求較低；
系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；
轉換器采用新穎勵磁方式，功耗低、零點穩定、精que度高。流量范圍度可達1500：1；
轉換器可與傳感器組成一體型或分離型；
轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能。
SCLDE礦漿流量計技術參數
|
執行標準
|
JB/T 9248-1999
|
||||
|
公稱通徑
|
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
|
||||
|
#高流速
|
15m/s
|
||||
|
精que度
|
DNl5～DN600
|
示值的：±0.3%(流速≥1m/s)；±3mm/s(流速<1m/s)
|
|||
|
DN700—DN3000
|
示值的±0.5%(流速≥0.8m/S)；±4mm%s(流速<0.8m/S)
|
||||
|
流體電導率
|
≥5uS/cm
|
||||
|
公稱壓力
|
4.0MPa
|
1.6MPa
|
1.0MPa
|
0.6MPa
|
6.3、10MPa
|
|
DNl5～DN150
|
DNl5～DN600
|
DN200～DN1000
|
DN700～DN3000
|
特殊訂貨
|
|
|
環境溫度
|
傳感器
|
-25℃~+60℃
|
|||
|
轉換器及一體型
|
-10℃~+60℃
|
||||
|
襯里材料
|
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA
|
||||
|
#高流體溫度
|
一體型
|
70℃
|
|||
|
分離型
|
聚氯丁橡膠襯里
|
80℃；120℃(訂貨時注明)
|
|||
|
聚氨酯襯里
|
80℃
|
||||
|
聚四氟乙烯襯里
|
100℃；150℃(訂貨時注明)
|
||||
|
聚全氟乙丙烯(F46)
|
|||||
|
加網PFA
|
|||||
|
信號電極和接地電極材料
|
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
|
||||
|
電極刮刀機構
|
DN300—DN3000
|
||||
|
連接法蘭材料
|
碳鋼
|
||||
|
接地法蘭材料
|
不銹鋼1Crl8Ni9Ti
|
||||
|
進口保護法蘭材料
|
DN65~DN150
|
不銹鋼1Crl8Ni9Ti
|
|||
|
DN200~DN1600
|
碳鋼+不銹鋼1Crl8Ni9Ti
|
||||
|
外殼防護
|
DN15~DN3000分離型橡膠或聚氨酯襯里傳感器
|
IP65或IP68
|
|||
|
其他傳感器、一體型流量計和分離型轉換器
|
IP65
|
||||
|
間距(分離型)
|
轉換器距離傳感器一般不超過100m
|
||||
SCLDE礦漿電磁流量計選型圖譜
|
型號 |
口徑 |
|
|||||||
|
SC-LDE |
15~3000 |
||||||||
|
|
|
代號 |
安裝形式 |
|
|||||
|
E |
一體式 |
||||||||
|
F |
分體式 |
||||||||
|
|
代號 |
轉換器型號 |
|||||||
|
ZA |
圓形 |
||||||||
|
ZB |
方形 |
||||||||
|
|
代號 |
輸出信號 |
|||||||
|
I.4 |
4~20mA |
||||||||
|
f |
頻率 1KHz |
||||||||
|
Rs |
串行通訊（485） |
||||||||
|
C |
控制輸出 |
||||||||
|
|
代號 |
防爆要求 |
|||||||
|
N |
無防爆 |
||||||||
|
EX |
防爆（僅適用于分體式） |
||||||||
|
|
代號 |
介質溫度 |
|||||||
|
T1 |
≤65℃ |
||||||||
|
T2 |
≤120℃ |
||||||||
|
T3 |
≤180℃(僅適用于分體式） |
||||||||
|
|
代號 |
內襯材質 |
|||||||
|
NE |
氯丁橡膠（≤65℃） |
||||||||
|
PTFE |
聚四氟乙烯（≤189℃） |
||||||||
|
PVC |
聚氯乙烯（≤70℃） |
||||||||
|
|
代號 |
電極材質 |
|||||||
|
316L |
不銹鋼 |
||||||||
|
HC |
哈氏合金C |
||||||||
|
HB |
哈氏合金B(yǎng) |
||||||||
|
Ti |
鈦 |
||||||||
|
Ta |
鉭 |
||||||||
