差壓變送器用于測量過程儲罐中的液位，比較兩者之間的壓力測量值壓力在大氣的底部壓力，或在同一水箱頂部空的空間施加壓力。
通用差壓變送器方法：
存在多種系統布置，用于使用差壓變送器從靜水壓頭的測量來確定密度

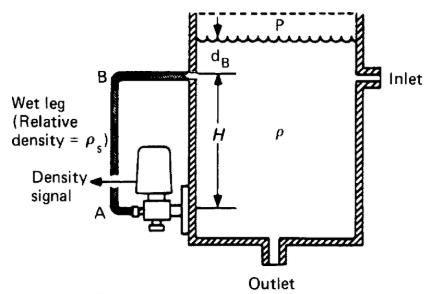

帶濕腿的DPT變送器：
水平或靜壓波動的應用需要補償。在這些條件下，有三種基本密度測量裝置。
濕腿安裝在下開口和上開口之間，該開口填充有將被密封的流體，使得它不會與過程流體結合。
shou先，如果一個密封可以選擇始終比過程流體密度大的流體，并且不會與之混合。為確保工藝液體不會進入吹掃的濕腿，處理容器的管道應包括適當的屏障。

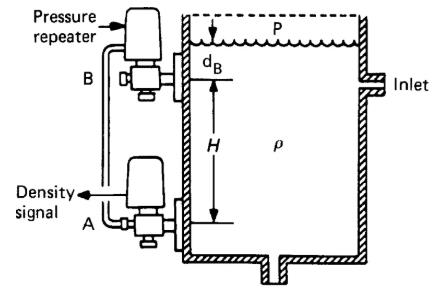

帶變壓器的差壓變送器：
用于上部連接的壓力中繼器。該儀器以一種形式再現B連接處存在的任何壓力，從完全真空到大約250Pa正壓。
轉發器將高壓B處的總壓力傳送到差壓變送器的低壓側。這從高度A處的壓力減去高度B處的壓力。
使用轉發器方法進行真空應用時應特別注意，其中轉發器的總壓力低于大氣壓。

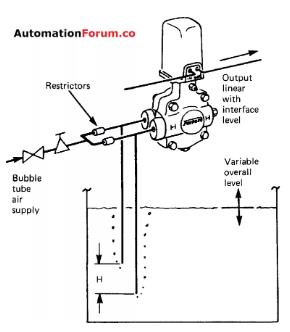

這個非常簡單的系統由兩部分組成開放式的管，用V槽口完成。將它們浸入液體中，V形槽口以已知的固定垂直距離H分開，并在適當的壓力下用低但穩定的氣流（或惰性氣體）吹掃。
通過連接在這些管之間的差壓變送器測量兩個點處的靜水壓力的差值Tp，其中較高壓力側與較低V形缺口相關聯。
