產品詳情

產品簡介

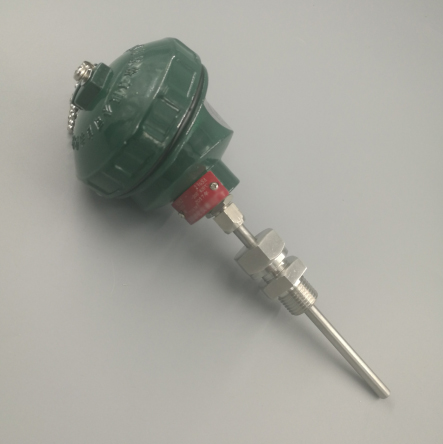

WZPK2-336SA鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合，本廠生產的WRPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有精que，靈敏、熱響應時間快、質量穩定、使用壽命長等優點。

WZPK2-336SA鎧裝鉑電阻外保護套管采用不銹鋼，內充滿高密度氧化物質的絕緣體，因此，它具有很強的抗污染性能和優良的機械強度，適合安裝在環境惡劣的場合。

WZPK2-336SA鎧裝鉑電阻工作原理

工作原理：在溫度作用下鉑電阻絲的電阻隨之變化而變化。顯示儀表將會指示出鉑電阻產生的電阻值所對應的溫度值。

WZPK2-336SA鎧裝鉑電阻型號表示：

W	Z	P	K	規格						內容
				-	1					無固定裝置
					2					固定卡套螺紋
					3					可動卡套螺紋
					4					固定卡套法蘭
					5					可動卡套法蘭
					安裝固定形式	0				簡易式
						2				防濺式
						3				防水式
						6				插座式
						7				帶連線導線式
						接線盒形式（自由端形式）	3			φ3
							4			φ4
							5			φ5
							6			φ6
							直徑	引進元件
									設計序號
W	Z	P	K	-	□	□	□	S	A

WZPK2-336SA鎧裝鉑電阻主要技術指標

分度號Pt100：A級Ro=100±0.06Ω

B級Ro=100±0.12Ω

WZPK2-336SA鎧裝鉑電阻量程規格

型　號	分度號	測溫范圍℃	精度等級	允許偏差△t　℃
WZPK	Pt100	-200～500	A級	±（0.15或+0.002︱t︱）
WZPK	Pt100	-200～500	B級	±（0.3或+0.005︱t︱）

注：式中“t”為感溫元件實測溫度覺對值

公稱壓力

一般是指在常溫下，保護管所能承受靜態外壓而不破裂，實驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

WZPK2-336SA鎧裝鉑電阻的熱響應時間

在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。

熱電阻絕緣電阻：

常溫絕緣電阻的實驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％；常溫絕緣值應不小于100MΩ。

熱電阻允許通過電流

通過鎧裝鉑電阻測量電流zui大不超過5mA。

□鎧裝鉑電阻分類型式

鎧裝熱電阻外徑

安裝固定裝置標準尺寸

φ6

φ5

φ4

φ3

M16×1.5

M12×1.5

鎧裝熱電阻外徑安裝固定裝置標準尺寸	φ6	φ4	φ4	φ3
D	φ60		φ50
Do	φ42		φ36
D₁	φ24		φ20
do	φ9		φ7
S	22		19

型號規格

簡易端子鎧裝鉑電阻的型號參數規格

型號	分度號	測溫范圍℃	精度等級	熱響應時間T_0.5S	直徑mm	長度Lmm	安裝固定裝置
WZPK-103S	Pt100	-200~500	A級 或 B級	≤3	φ3	單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500	無固定裝置
WZPK-104S				≤5	φ4
WZPK-105S				≤8	φ5
WZPK-106S				≤12	φ6
WZPK₂-105SA				≤8	φ5
WZPK₂-106SA				≤12	φ6
WZPK-203S				≤3	φ3		固定卡套螺栓
WZPK-204S				≤5	φ4
WZPK-205S				≤8	φ5
WZPK-206S				≤12	φ6
WZPK₂-205SA				≤8	φ5
WZPK₂-206SA				≤12	φ6
WZPK-303S				≤3	φ3		可動卡套螺栓
WZPK-304S				≤5	φ4
WZPK-305S				≤8	φ5
WZPK-306S				≤12	φ6
WZPK₂-305SA				≤8	φ5
WZPK₂306SA				≤12	φ6
WZPK-403S				≤3	φ3		固定卡套法蘭
WZPK-404S				≤5	φ4
WZPK-405S				≤8	φ5
WZPK-406S				≤12	φ6
WZPK₂-405SA				≤8	φ5
WZPK₂406SA				≤12	φ6
WZPK-503S				≤3	φ3		可運卡套法蘭
WZPK-504S				≤5	φ4
WZPK-505S				≤8	φ5
WZPK-506S				≤12	φ6
WZPK₂-505SA				≤8	φ5
WZPK₂506SA				≤12	φ6

注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。

2）雙支只生產B級

3）雙支為三線制引線

防濺式接線盒鎧裝鉑電阻的型號參數規格

型號	分度號	測溫范圍℃	精度等級	熱響應時間T_0.5S	直徑mm	長度Lmm	安裝固定裝置
WZPK-123S	Pt100	-200~500	A級 或 B級	≤3	φ3	單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500	無固定裝置
WZPK-124S				≤5	φ4
WZPK-125S				≤8	φ5
WZPK-126S				≤12	φ6
WZPK₂-125SA				≤8	φ5
WZPK₂-126SA				≤12	φ6
WZPK-223S				≤3	φ3		固定卡套螺栓
WZPK-224S				≤5	φ4
WZPK-225S				≤8	φ5
WZPK-226S				≤12	φ6
WZPK₂-225SA				≤8	φ5
WZPK₂-226SA				≤12	φ6
WZPK-323S				≤3	φ3		可動卡套螺栓
WZPK-324S				≤5	φ4
WZPK-325S				≤8	φ5
WZPK-326S				≤12	φ6
WZPK₂-325SA				≤8	φ5
WZPK₂326SA				≤12	φ6
WZPK-423S				≤3	φ3		固定卡套法蘭
WZPK-424S				≤5	φ4
WZPK-425S				≤8	φ5
WZPK-426S				≤12	φ6
WZPK₂-425SA				≤8	φ5
WZPK₂426SA				≤12	φ6
WZPK-523S				≤3	φ3		可運卡套法蘭
WZPK-524S				≤5	φ4
WZPK-525S				≤8	φ5
WZPK-526S				≤12	φ6
WZPK₂-525SA				≤8	φ5
WZPK₂526SA				≤12	φ6

注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。

2）雙支只生產B級

3）雙支為三線制引線

防水式接線盒鎧裝鉑電阻的型號參數規格

型號	分度號	測溫范圍℃	精度等級	熱響應時間T_0.5S	直徑mm	長度Lmm	安裝固定裝置
WZPK-133S	Pt100	-200~500	A級 或 B級	≤3	φ3	單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500	無固定裝置
WZPK-134S				≤5	φ4
WZPK-135S				≤8	φ5
WZPK-136S				≤12	φ6
WZPK₂-135SA				≤8	φ5
WZPK₂-136SA				≤12	φ6
WZPK-233S				≤3	φ3		固定卡套螺栓
WZPK-234S				≤5	φ4
WZPK-235S				≤8	φ5
WZPK-236S				≤12	φ6
WZPK₂-235SA				≤8	φ5
WZPK₂-236SA				≤12	φ6
WZPK-333S				≤3	φ3		可動卡套螺栓
WZPK-334S				≤5	φ4
WZPK-335S				≤8	φ5
WZPK-336S				≤12	φ6
WZPK₂-335SA				≤8	φ5
WZPK₂336SA				≤12	φ6
WZPK-433S				≤3	φ3		固定卡套法蘭
WZPK-434S				≤5	φ4
WZPK-435S				≤8	φ5
WZPK-436S				≤12	φ6
WZPK₂-435SA				≤8	φ5
WZPK₂436SA				≤12	φ6
WZPK-533S				≤3	φ3		可運卡套法蘭
WZPK-534S				≤5	φ4
WZPK-535S				≤8	φ5
WZPK-536S				≤12	φ6
WZPK₂-535SA				≤8	φ5
WZPK₂536SA				≤12	φ6

注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。

2）雙支只生產B級

3）雙支為三線制引線

插座式端子鎧裝鉑電阻的型號參數規格

型號	分度號	測溫范圍℃	精度等級	熱響應時間T_0.5S	直徑mm	長度Lmm	安裝固定裝置
WZPK-163S	Pt100	-200~500	A級 或 B級	≤3	φ3	單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500	無固定裝置
WZPK-164S				≤5	φ4
WZPK-165S				≤8	φ5
WZPK-166S				≤12	φ6
WZPK₂-165SA				≤8	φ5
WZPK₂-166SA				≤12	φ6
WZPK-263S				≤3	φ3		固定卡套螺栓
WZPK-264S				≤5	φ4
WZPK-265S				≤8	φ5
WZPK-266S				≤12	φ6
WZPK₂-265SA				≤8	φ5
WZPK₂-266SA				≤12	φ6
WZPK-363S				≤3	φ3		可動卡套螺栓
WZPK-364S				≤5	φ4
WZPK-365S				≤8	φ5
WZPK-366S				≤12	φ6
WZPK₂-365SA				≤8	φ5
WZPK₂366SA				≤12	φ6
WZPK-463S				≤3	φ3		固定卡套法蘭
WZPK-464S				≤5	φ4
WZPK-465S				≤8	φ5
WZPK-466S				≤12	φ6
WZPK₂-465SA				≤8	φ5
WZPK₂466SA				≤12	φ6
WZPK-563S				≤3	φ3		可運卡套法蘭
WZPK-564S				≤5	φ4
WZPK-565S				≤8	φ5
WZPK-566S				≤12	φ6
WZPK₂-565SA				≤8	φ5
WZPK₂566SA				≤12	φ6

注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。

2）雙支只生產B級

3）雙支為三線制引線

帶延長導線鎧裝鉑電阻的型號參數規格

型號	分度號	測溫范圍℃	精度等級	熱響應時間T_0.5S	直徑mm	長度Lmm	安裝固定裝置
WZPK-173S	Pt100	-200~500	A級 或 B級	≤3	φ3	單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500	無固定裝置
WZPK-174S				≤5	φ4
WZPK-175S				≤8	φ5
WZPK-176S				≤12	φ6
WZPK₂-175SA				≤8	φ5
WZPK₂-176SA				≤12	φ6
WZPK-273S				≤3	φ3		固定卡套螺栓
WZPK-274S				≤5	φ4
WZPK-275S				≤8	φ5
WZPK-276S				≤12	φ6
WZPK₂-275SA				≤8	φ5
WZPK₂-276SA				≤12	φ6
WZPK-373S				≤3	φ3		可動卡套螺栓
WZPK-374S				≤5	φ4
WZPK-375S				≤8	φ5
WZPK-376S				≤12	φ6
WZPK₂-375SA				≤8	φ5
WZPK₂376SA				≤12	φ6
WZPK-473S				≤3	φ3		固定卡套法蘭
WZPK-474S				≤5	φ4
WZPK-475S				≤8	φ5
WZPK-476S				≤12	φ6
WZPK₂-475SA				≤8	φ5
WZPK₂476SA				≤12	φ6
WZPK-573S				≤3	φ3		可運卡套法蘭
WZPK-574S				≤5	φ4
WZPK-575S				≤8	φ5
WZPK-576S				≤12	φ6
WZPK₂-575SA				≤8	φ5
WZPK₂576SA				≤12	φ6

注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。

2）雙支只生產B級

3）雙支為三線制引線
