3051C變送器如何拆卸這個問題很好理解，只要理解了3051C變送器的結構就很容易學會3051C 型變送器怎么拆卸？下面小編就為大家一一道來。
3051C 型變送器的結構

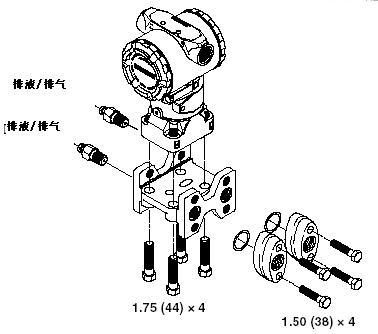

3051變送器主要部件為傳感器模塊和電子元件外殼。傳感器模塊包括充油傳感器系統（隔離膜、充油系統和傳感器）以及傳感器電子元件。傳感器電子元件安裝在傳感器模塊內并包括一溫度傳感器（電阻式測試檢測器）、儲存模塊和電容/數字信號轉換器（C/D 轉換器）。來自傳感器模塊的電子信號被傳輸?shù)诫娮釉鈿ぶ械妮敵鲭娮釉ｋ娮釉鈿ぐㄝ敵鲭娮泳�路板（微處理器、儲存模塊、數字/模擬信號轉換器或 D/A 轉換器）、本機零點及量程按鈕和端子塊。如下圖所示：
3051變送器怎么拆卸？
①拆除端子塊
電氣連接位于隔室中貼有“FIELD TERMINALS（現場端子）”標牌的端子塊中。松開位于 9 點鐘 和 4 點鐘位置的兩個小螺釘，將整個端子塊拔出并拆除。如果將端子塊從改進前類型的變送器中拆除，在完全將它與外殼分離之前必須從端子塊后端用手工拆除電源引線。
②拆除電子線路板
變送器電子線路板位于隔室中在端子側的對面。執行下列程序可拆除電子線路板：
1、拆除現場端子側對面的外殼封蓋。
2、松開兩個將電子線路板錨定在外殼上的外加螺釘。電子線路板是電子敏感部件； 對于靜電敏感部件，遵守安全處理防范規程。如果拆除帶有液晶顯示器的變送器，松開表頭顯示器左側和右側可以觀察到的固定螺釘。兩個螺釘將液晶顯示器錨定在電子線路板上并將電子線路板錨定在外殼上
3、將電子線路板慢慢從外殼中拔出。 當兩個外加螺釘脫離變送器外殼時，只有傳感器的帶狀電纜將電子線路板與外殼相連。改進前類型的電子線路板利用焊針式插頭和插座。小心地從電源插座拔下電源插頭將電子線路板與電源線分離。
4、斷開傳感器模塊的帶狀電纜，將電子線路板脫離變送器。
③將傳感器模塊從電子元件外殼拆除
1、小心將電纜連接器完全縮攏到內部護罩內。在將電纜連接器完全縮攏到內部護罩內之前，嚴禁拆除外殼。在旋轉外殼時護罩可防止電纜受到損壞。
2、用 9/64” 六角頭扳手松開外殼旋轉定位螺釘并旋出一圈螺紋。為防止損壞傳感器模塊帶狀電纜，在從電氣外殼拆除傳感器模塊前將帶狀電纜從電子線路板拆除。
3、從模塊處將外殼旋松，確保護罩和傳感器電纜與外殼沒有纏結。當旋轉外殼時應確保傳感器帶狀電纜和內部護罩與外殼完全脫離。如果內部護罩和傳感器帶狀電纜與外殼纏掛或與外殼一起旋轉，將損壞電纜。
3051變送器的拆除注意事項有哪些？
1.在將變送器從測量服務拆除前，應隔離并排空過程線路。
2.拆除所有電氣引線和導管。
3. 通過拆除四個法蘭螺栓及兩個對中緊固螺釘與過程法蘭分離。
4. 嚴禁將隔離膜擦傷、開孔或施壓。
5. 用軟抹布和適度的清洗溶液清洗隔離膜并用潔凈水漂洗干凈。
6.無論何時拆除過程法蘭或法蘭接頭，都要對特氟隆 O 形環進行目視外觀檢查。如果 O 形環有任何損壞，例如：刻痕或切口，應將它們更換。如果沒有損壞，可重新利用。
3051C 型變送器與過程的連接通過四個螺栓和兩個帶帽螺釘來實現。拆除四個螺栓并將變送器與過程連接閥組或法蘭分離�？蓪⑦^程連接原樣保留并隨時可以再安裝。
3051T 型變送器通過單個六角頭螺母過程連接件與過程實現連接。松開六角頭螺母將主變送器與過程分離。嚴禁在變送器頸部使用扳手。
以上就是關于“3051C 型變送器怎么拆卸？變送器拆除注意事項”的全部內容，希望對大家有所幫助，如果有不懂的，可以給我留言咨詢。
